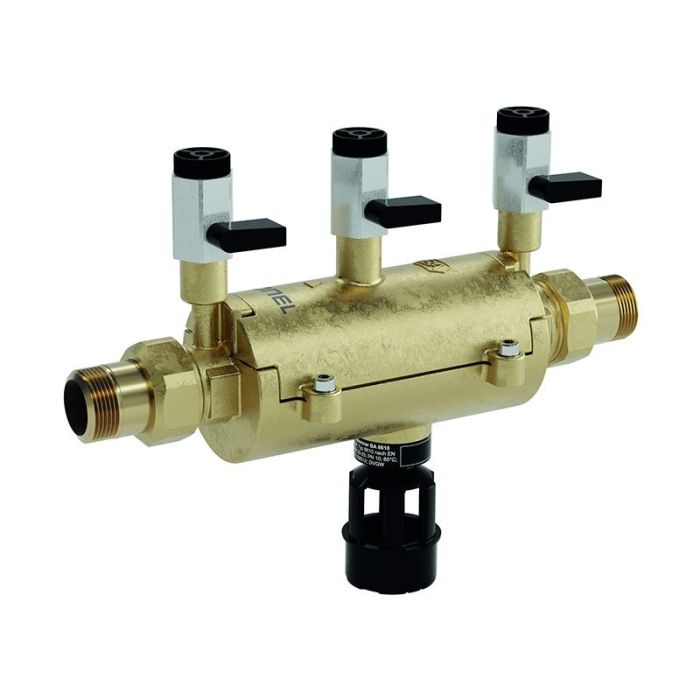

Systemtrenner Typ BA, DN15 Trinity
1/2" Außengewinde, PN10 bar
Art.Nr.
9-60-50
Code
H
- Der CONEL STREAM Systemtrenner BA für Rohreinbau ist eine kompakte Sicherungsarmatur nach DIN EN 1717 (Gruppe B) zur zuverlässigen Absicherung von Trinkwasserinstallationen. Das integrierte Dreikammersystem mit kontrollierter Trennung verhindert effektiv ein Rücksaugen oder Rückfließen von Nichttrinkwasser in das öffentliche Trinkwassernetz.
- Der Systemtrenner eignet sich zur Absicherung von Anlagen bis einschließlich Flüssigkeitskategorie 4 und deckt eine Vielzahl von Anwendungen in der Trinkwasserinstallation ab. Ein integrierter Schmutzfänger schützt die Armatur zusätzlich vor Verunreinigungen. Durch integrierte Kugelhähne an jeder Druckzone kann eine einfache Funktionskontrolle mittels Druckmessung erfolgen.
Sonderangebot
439,54 €
369,36 €
versandkostenfrei in DE
Listenpreis
410,40 € zzgl. Steuern
Listenpreis
488,38 €
versandkostenfrei in DE
zzgl. Versandkosten
Eigenschaften
Sicherungsarmatur nach DIN EN 1717
Systemtrenner BA (Gruppe B)
Dreikammersystem mit kontrollierter Trennung
Schutz vor Rücksaugen und Rückfließen von Nichttrinkwasser
Absicherung bis Flüssigkeitskategorie 4
Integrierter Schmutzfänger
Kugelhähne an jeder Druckzone zur Funktionsprüfung
Kompakte Bauweise für Rohreinbau
Einbau senkrecht und spannungsfrei
Systemtrenner BA (Gruppe B)
Dreikammersystem mit kontrollierter Trennung
Schutz vor Rücksaugen und Rückfließen von Nichttrinkwasser
Absicherung bis Flüssigkeitskategorie 4
Integrierter Schmutzfänger
Kugelhähne an jeder Druckzone zur Funktionsprüfung
Kompakte Bauweise für Rohreinbau
Einbau senkrecht und spannungsfrei
Weitere Informationen
Systemtrenner BA, Messing, ½" Außengewinde mit Verschraubung DN 15, zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 (DIN 1988, Teil 4)
Technische Daten
Medium: Trinkwasser
Betriebsdruck min.: 2,0 bar
Betriebsdruck max.: 10,0 bar
Maximale Betriebstemperatur: 65 °C
Differenzdruck Ablassventil: Öffnung spätestens bei 0,14 bar
Durchflussleistung Δp 1,5 bar nach DIN EN 12729
Durchflussleistung nach Nennweite:
DN 15: 3,8 m³/h
DN 20: 8,4 m³/h
DN 25: 8,6 m³/h
DN 32: 13,0 m³/h
DN 40: 20,3 m³/h
DN 50: 31,8 m³/h
Betriebsdruck min.: 2,0 bar
Betriebsdruck max.: 10,0 bar
Maximale Betriebstemperatur: 65 °C
Differenzdruck Ablassventil: Öffnung spätestens bei 0,14 bar
Durchflussleistung Δp 1,5 bar nach DIN EN 12729
Durchflussleistung nach Nennweite:
DN 15: 3,8 m³/h
DN 20: 8,4 m³/h
DN 25: 8,6 m³/h
DN 32: 13,0 m³/h
DN 40: 20,3 m³/h
DN 50: 31,8 m³/h
FAQs zum Produkt
Zur Absicherung des Trinkwassers gegen Nichttrinkwasser
bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717
wurde der Systemtrenner BA entwickelt. Der nationale Anhang
zur DIN EN 1717 beinhaltet Vorgaben für die Auswahl von
Sicherungseinrichtungen. Für die folgenden Apparate und
Entnahmestellen im häuslichen und nichthäuslichen Bereich
ist der Einsatz des Systemtrenners BA vorgeschrieben. Falls
für Installationen im nichthäuslichen Bereich eine Risikoabschätzung
der Trinkwassergefährdung nicht möglich ist, muss
vom Maximalrisiko ausgegangen werden. Auch bei mobilen
Anschlüssen an Hydrantensysteme bietet der KEMPER ´Protect´
Systemtrenner BA jederzeit eine optimale Absicherung.
Der Systemtrenner BA nach DIN EN 1717 kann den Rohrtrenner
DIN 3266 der Einbauart 2 (EA 2) nach DIN 1988-T4 ersetzen. Der
Systemtrenner BA darf darüber hinaus unterhalb des höchstmöglichen
Schmutzwasserspiegels eingebaut werden und ist uneingeschränkt
für gewerbliche und häusliche Zwecke einsetzbar.
bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717
wurde der Systemtrenner BA entwickelt. Der nationale Anhang
zur DIN EN 1717 beinhaltet Vorgaben für die Auswahl von
Sicherungseinrichtungen. Für die folgenden Apparate und
Entnahmestellen im häuslichen und nichthäuslichen Bereich
ist der Einsatz des Systemtrenners BA vorgeschrieben. Falls
für Installationen im nichthäuslichen Bereich eine Risikoabschätzung
der Trinkwassergefährdung nicht möglich ist, muss
vom Maximalrisiko ausgegangen werden. Auch bei mobilen
Anschlüssen an Hydrantensysteme bietet der KEMPER ´Protect´
Systemtrenner BA jederzeit eine optimale Absicherung.
Der Systemtrenner BA nach DIN EN 1717 kann den Rohrtrenner
DIN 3266 der Einbauart 2 (EA 2) nach DIN 1988-T4 ersetzen. Der
Systemtrenner BA darf darüber hinaus unterhalb des höchstmöglichen
Schmutzwasserspiegels eingebaut werden und ist uneingeschränkt
für gewerbliche und häusliche Zwecke einsetzbar.
