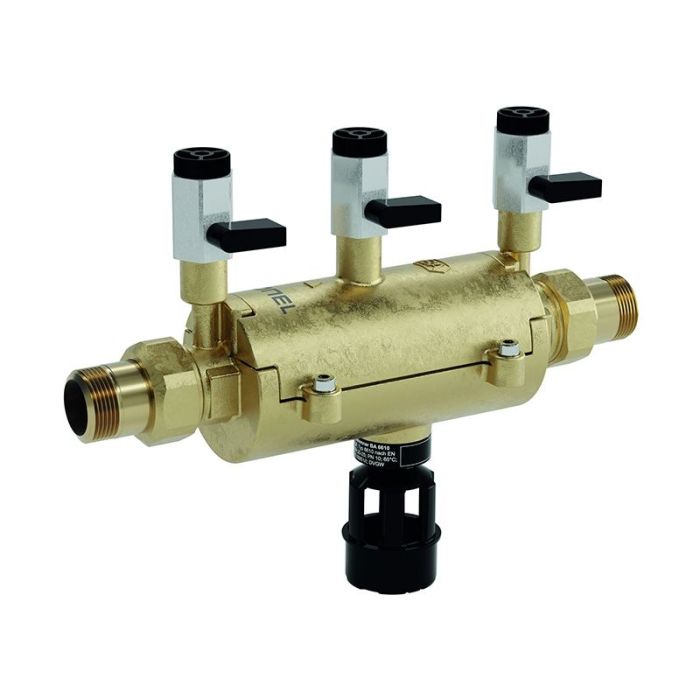

Systemtrenner Typ BA, DN32 Trinity
11/4" Außengewinde, PN10 bar
Art.Nr.
9-60-125
Code
H
- Der CONEL STREAM Systemtrenner BA für Rohreinbau ist eine kompakte Sicherungsarmatur nach DIN EN 1717 (Gruppe B) zur zuverlässigen Absicherung von Trinkwasserinstallationen. Das integrierte Dreikammersystem mit kontrollierter Trennung verhindert effektiv ein Rücksaugen oder Rückfließen von Nichttrinkwasser in das öffentliche Trinkwassernetz.
- Der Systemtrenner eignet sich zur Absicherung von Anlagen bis einschließlich Flüssigkeitskategorie 4 und deckt eine Vielzahl von Anwendungen in der Trinkwasserinstallation ab. Ein integrierter Schmutzfänger schützt die Armatur zusätzlich vor Verunreinigungen. Durch integrierte Kugelhähne an jeder Druckzone kann eine einfache Funktionskontrolle mittels Druckmessung erfolgen.
Sonderangebot
968,52 €
813,88 €
versandkostenfrei in DE
Listenpreis
904,31 € zzgl. Steuern
Listenpreis
1.076,13 €
versandkostenfrei in DE
zzgl. Versandkosten
Eigenschaften
Sicherungsarmatur nach DIN EN 1717
Systemtrenner BA (Gruppe B)
Dreikammersystem mit kontrollierter Trennung
Schutz vor Rücksaugen und Rückfließen von Nichttrinkwasser
Absicherung bis Flüssigkeitskategorie 4
Integrierter Schmutzfänger
Kugelhähne an jeder Druckzone zur Funktionsprüfung
Kompakte Bauweise für Rohreinbau
Einbau senkrecht und spannungsfrei
Systemtrenner BA (Gruppe B)
Dreikammersystem mit kontrollierter Trennung
Schutz vor Rücksaugen und Rückfließen von Nichttrinkwasser
Absicherung bis Flüssigkeitskategorie 4
Integrierter Schmutzfänger
Kugelhähne an jeder Druckzone zur Funktionsprüfung
Kompakte Bauweise für Rohreinbau
Einbau senkrecht und spannungsfrei
Weitere Informationen
Sicherer Schutz vor Rückverunreinigungen in Trinkwasseranlagen
Der Trinnity Systemtrenner Typ BA DN25 dient der sicheren Trennung von Trinkwasser und nicht-trinkbaren Flüssigkeiten nach DIN EN 1717. Er verhindert zuverlässig das Zurückfließen, Rückdrücken oder Rücksaugen von verunreinigtem Wasser in das öffentliche Trinkwassernetz. Der Systemtrenner ist somit ein essenzieller Bestandteil Sicherer Schutz für Trinkwassersysteme – nach DIN EN 1717
Der Systemtrenner Typ BA DN32 von Trinnity schützt zuverlässig vor Rückverunreinigungen in Trinkwassersystemen. Er ist für Wasser der Flüssigkeitskategorie 4 gemäß DIN EN 1717 konzipiert und verhindert das Zurückfließen, Rückdrücken oder Rücksaugen von verunreinigtem Wasser – beispielsweise aus Bewässerungsanlagen, Tankanschlüssen, industriellen Geräten oder chemisch behandelten Kreisläufen.
Der Systemtrenner verfügt über drei Druckzonen und eine automatisch belüftete Zwischenkammer. Bei Druckabfall am Eingang wird die Zwischenkammer entleert – so wird eine Kontamination des Trinkwassers wirkungsvoll ausgeschlossen.
Typische Einsatzbereiche
Gewerbliche Bewässerungsanlagen und Großflächenberegnung
Landwirtschaftliche Anwendungen mit Tank- oder Brunnenwasser
Industrieanlagen mit Zusatzstoffen, Chemikalien oder geschlossenen Kreisläufen
Schutz der öffentlichen Trinkwasserversorgung bei potenziellen Gefährdungen
Der Trinnity Systemtrenner Typ BA DN25 dient der sicheren Trennung von Trinkwasser und nicht-trinkbaren Flüssigkeiten nach DIN EN 1717. Er verhindert zuverlässig das Zurückfließen, Rückdrücken oder Rücksaugen von verunreinigtem Wasser in das öffentliche Trinkwassernetz. Der Systemtrenner ist somit ein essenzieller Bestandteil Sicherer Schutz für Trinkwassersysteme – nach DIN EN 1717
Der Systemtrenner Typ BA DN32 von Trinnity schützt zuverlässig vor Rückverunreinigungen in Trinkwassersystemen. Er ist für Wasser der Flüssigkeitskategorie 4 gemäß DIN EN 1717 konzipiert und verhindert das Zurückfließen, Rückdrücken oder Rücksaugen von verunreinigtem Wasser – beispielsweise aus Bewässerungsanlagen, Tankanschlüssen, industriellen Geräten oder chemisch behandelten Kreisläufen.
Der Systemtrenner verfügt über drei Druckzonen und eine automatisch belüftete Zwischenkammer. Bei Druckabfall am Eingang wird die Zwischenkammer entleert – so wird eine Kontamination des Trinkwassers wirkungsvoll ausgeschlossen.
Typische Einsatzbereiche
Gewerbliche Bewässerungsanlagen und Großflächenberegnung
Landwirtschaftliche Anwendungen mit Tank- oder Brunnenwasser
Industrieanlagen mit Zusatzstoffen, Chemikalien oder geschlossenen Kreisläufen
Schutz der öffentlichen Trinkwasserversorgung bei potenziellen Gefährdungen
Technische Daten
Medium: Trinkwasser
Betriebsdruck min.: 2,0 bar
Betriebsdruck max.: 10,0 bar
Maximale Betriebstemperatur: 65 °C
Differenzdruck Ablassventil: Öffnung spätestens bei 0,14 bar
Durchflussleistung Δp 1,5 bar nach DIN EN 12729
Durchflussleistung nach Nennweite:
DN 15: 3,8 m³/h
DN 20: 8,4 m³/h
DN 25: 8,6 m³/h
DN 32: 13,0 m³/h
DN 40: 20,3 m³/h
DN 50: 31,8 m³/h
Betriebsdruck min.: 2,0 bar
Betriebsdruck max.: 10,0 bar
Maximale Betriebstemperatur: 65 °C
Differenzdruck Ablassventil: Öffnung spätestens bei 0,14 bar
Durchflussleistung Δp 1,5 bar nach DIN EN 12729
Durchflussleistung nach Nennweite:
DN 15: 3,8 m³/h
DN 20: 8,4 m³/h
DN 25: 8,6 m³/h
DN 32: 13,0 m³/h
DN 40: 20,3 m³/h
DN 50: 31,8 m³/h
FAQs zum Produkt
Zur Absicherung des Trinkwassers gegen Nichttrinkwasser
bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717
wurde der Systemtrenner BA entwickelt. Der nationale Anhang
zur DIN EN 1717 beinhaltet Vorgaben für die Auswahl von
Sicherungseinrichtungen. Für die folgenden Apparate und
Entnahmestellen im häuslichen und nichthäuslichen Bereich
ist der Einsatz des Systemtrenners BA vorgeschrieben. Falls
für Installationen im nichthäuslichen Bereich eine Risikoabschätzung
der Trinkwassergefährdung nicht möglich ist, muss
vom Maximalrisiko ausgegangen werden. Auch bei mobilen
Anschlüssen an Hydrantensysteme bietet der KEMPER ´Protect´
Systemtrenner BA jederzeit eine optimale Absicherung.
Der Systemtrenner BA nach DIN EN 1717 kann den Rohrtrenner
DIN 3266 der Einbauart 2 (EA 2) nach DIN 1988-T4 ersetzen. Der
Systemtrenner BA darf darüber hinaus unterhalb des höchstmöglichen
Schmutzwasserspiegels eingebaut werden und ist uneingeschränkt
für gewerbliche und häusliche Zwecke einsetzbar.
bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717
wurde der Systemtrenner BA entwickelt. Der nationale Anhang
zur DIN EN 1717 beinhaltet Vorgaben für die Auswahl von
Sicherungseinrichtungen. Für die folgenden Apparate und
Entnahmestellen im häuslichen und nichthäuslichen Bereich
ist der Einsatz des Systemtrenners BA vorgeschrieben. Falls
für Installationen im nichthäuslichen Bereich eine Risikoabschätzung
der Trinkwassergefährdung nicht möglich ist, muss
vom Maximalrisiko ausgegangen werden. Auch bei mobilen
Anschlüssen an Hydrantensysteme bietet der KEMPER ´Protect´
Systemtrenner BA jederzeit eine optimale Absicherung.
Der Systemtrenner BA nach DIN EN 1717 kann den Rohrtrenner
DIN 3266 der Einbauart 2 (EA 2) nach DIN 1988-T4 ersetzen. Der
Systemtrenner BA darf darüber hinaus unterhalb des höchstmöglichen
Schmutzwasserspiegels eingebaut werden und ist uneingeschränkt
für gewerbliche und häusliche Zwecke einsetzbar.
