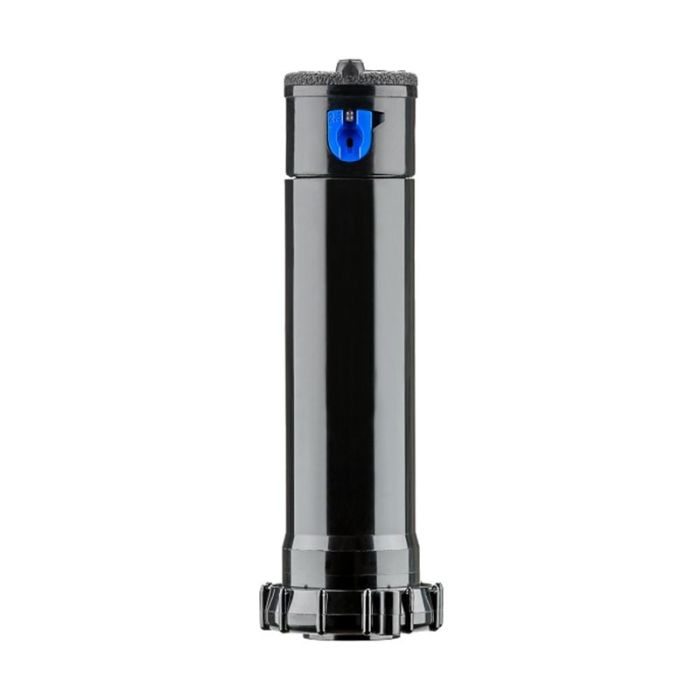

Hunter Getrieberegner PGP00

INHALT:

I. Einstellanleitung für PGP-Regner.

II. Wie stelle ich den gewünschten Beregnungssektor auf dem Hunter Getrieberegner ein?

III. Wieso dreht sich der Regner nicht mehr?

IV. Wie nehme ich die Düseneinstellung am Getrieberegner vor?

V. Wie richte ich den Radius am Getrieberegner aus?

VI. Wieso leckt der Hunter Aufsteigerschaft und wie löse ich das Problem?



I.
Einstellanleitung für PGP-Regner

Sektoreinstellung:
Die Voreinstellung der einstellbaren Köpfe liegt bei ungefähr 180°. Sie haben sowohl die Möglichkeit Ihren Regner ohne Wasserzulauf, als auch mit Wasserzulauf einzustellen. Die Grundeinstellung sollte nach Möglichkeit vor der Installation durchgeführt werden.

1. Nutzen Sie ihre Handinnenfläche um den Drehkopf gegen den Uhrzeigersinn zu drehen. Somit beenden Sie Umdrehungszyklen, die eventuell begonnen, aber nicht beendet wurden.
2. Sie drehen den Düsendrehkopf nun im Uhrzeigersinn an den rechten Anschlag, dieser stellt die Begrenzung des Beregnungssektors dar. Der Düsendrehkopf muss nun für die weitere Einstellung in dieser Position gehalten werden.


So erweitern Sie den Sektor in vier Schritten:

1. Sie benötigen den Hunter Einstellschlüssel. Nutzen Sie das Plastikende dieses Schlüssels und stecken Sie dieses in die Einstellschraube ein.
2. Halten Sie den Drehkopf der Düse am rechten Anschlag und drehen Sie den Düsendrehkopf dabei im Uhrzeigersinn. Drehen Sie den Schlüssel vollständig (360°) um den Sektor um 90° zu erweitern.
3. Eine Einstellung des Sektors ist von 40° bis 360° möglich.
4. Hören Sie ein Ratschgeräusch, so ist die maximale Sektorgröße von 360° (Vollkreis) erreicht.


So reduzieren Sie den Sektor in vier Schritten:

1. Sie benötigen den Hunter Einstellschlüssel. Nutzen Sie das Plastikende dieses Schlüssels und stecken Sie dieses in die Einstellschraube ein.
2. Halten Sie den Drehkopf der Düse am rechten Anschlag und drehen Sie den Düsendrehkopf dabei gegen den Uhrzeigersinn. Drehen Sie den Schlüssel vollständig (360°) um den Sektor um 90° zu verkleinern.
3. Eine Einstellung des Sektors ist von 40° bis 360° möglich.
4. Hören Sie ein Ratschgeräusch, so ist die Mindest-Sektorgröße von 40° erreicht.


Radius/ Wurfweite:

Nutzen Sie zur Einstellung die Imbusseite des Einstellschlüssels und stecken Sie diese in die Radius-Einstellschraube. Wenn Sie die Schraube im Uhrzeigersinn drehen, verringern Sie den Radius. Drehen Sie anders herum, so erweitern Sie den Radius. Eine Verringerung des Radius ist um bis zu 25% möglich.

Achten Sie bitte darauf den Einstellschlüssel nicht mehr als fünf volle Umdrehungen zu drehen, um zu verhindern, dass die Einstellschraube verloren geht.


Düseninstallation:

1. Zunächst muss das Plastikende des Einstellschlüssels in die Hochziehbohrung des Regners gesteckt werden und um 90° gedreht werden.
2. Anschließend muss mit der Imbusseite die Radius-Einstellschraube gegen den Uhrzeigersinn gedreht werden, damit die Düseneinfassung nicht blockiert wird. Oder es ist bereits eine Düse installiert, welche durch das Lösen der Radius-Einstellschraube und anschließendes herausziehen durch Einschalten des Wassers oder herausziehen mittels einer Spitzzange an den "Ohren" der Düse entfernt wird.
3. Die gewünschte Düse kann nun in die Düseneinfassung, welche um 25° nach oben abgewinkelt sein muss, eingeschoben werden. Die "Ohren" der Düse müssen dabei so ausgerichtet werden, dass die Radius-Einstellschraube zwischen den Ohren eingedreht und festgedreht werden kann. Die erhöhte Schraubenposition zeigt bei eingezogener Position des Regners mit einem Pfeil auf der Gummiabdeckung, die Richtung des Wasseraustritts und die Position der Düse an.


Ausrichtung der rechten (fixierten) Seite des Beregnungssektors:

Eine ordnungsgemäße Ausrichtung der rechten Seite ist notwendig, um trockene Rasenflächen und nasse Gehwege zu vermeiden. Sie haben zwei verschiedene Möglichkeiten, um die Ausrichtung zu realisieren.

1. Sie können den Regner und den darunter liegenden Anschluss einfach auf die gewünschte Position drehen. Allerdings kann es hierfür notwendig sein, den Boden im Umfeld zu entfernen, um an das Regnergehäuse zu gelangen.
2. Sie schrauben die Regnerkappe gegen den Uhrzeigersinn ab, um so das Innenteil entfernen zu können. Nun können Sie den Düsendrehkopf zum rechten Anschlag drehen. Beim erneuten Einsetzen des Innenteils in das Gehäuse, muss die Düsenausrichtung der rechten Seite dem Sektor entsprechen, der bewässert werden soll.
Nachdem Sie nun den rechten Anschlag fixiert haben, können Sie mit der Fixierung des linken Anschlags beginnen.

Achtung: Um den rechten Anschlag erneut einzustellen, ist es nicht erforderlich Erdarbeiten durchzuführen und den ganzen Regner zu entfernen!


II.
Wie stelle ich den gewünschten Beregnungssektor auf dem Hunter Getrieberegner ein?

Nutzen Sie zur Ausrichtung Ihres Hunter Getrieberegners einen Hunter Einstellschlüssel.

Insgesamt können Umstellungen in Bezug auf den Beregnungssektor und den Radius vorgenommen werden.


Die Sektoreinstellung

1. Der Düsendrehkopf muss bevor mit der Einstellung begonnen wird, gegen den Uhrzeigersinn bis zum linken Anschlag gedreht werden.
2. Anschließend muss der Einstellschlüssel, in Richtung des Uhrzeigersinns, bis zum rechten Anschlag gedreht werden.
Der Düsendrehkopf verbleibt in dieser Position für alle weiteren Einstellungen.


Der Beregnungssektor

Um den Beregnungssektor zu erweitern sind drei Schritte notwendig:

1. Setzen Sie zunächst den Hunter Schlüssel (Plastikende) in die Einstellschraube auf dem Getrieberegner.
2. Nun halten Sie den Düsendrehkopf am rechten Anschlag und drehen ihn dabei im Uhrzeigersinn.
3. Der maximale Bogen von 360° ist dann erreicht, wenn sich der Schlüssel nicht länger drehen lässt. Wichtig: Überdrehen Sie diesen Anschlag nicht, um ein Brechen von Teilen zu verhindern!

Um den Beregnungssektor zu reduzieren sind zwei Schritte notwendig:

1. Setzen Sie zunächst den Hunter Schlüssel (Plastikende) in die Einstellschraube auf dem Getrieberegner.
2. Der Mindestbogen von 50° ist erreicht, wenn sich der Schlüssel nicht mehr drehen lässt. Achten Sie auch hier darauf, den Schlüssel nicht zu überdrehen.

Somit ist eine Einstellung des Sektors von 40° bis 360° möglich.


III.
Wieso dreht sich der Getrieberegner nicht mehr?

Für die Drehung des Getrieberegners ist eine kleine Turbine am unteren Teil des Regners verantwortlich, die durch Wasser angetrieben wird. Diese Turbine sorgt für den Antrieb von einigen weiteren Getrieben, die den Kopf des Getrieberegners zur Drehung antreiben.

Normalerweise können Fremdkörper und Schmutzpartikel nicht in den Antriebsmechanismus eindringen. Ein Eindringen in das Zahnradgetriebe ist jedoch bei älteren Geräten, schlechter Wasserqualität oder übermäßigem Druck möglich.

Versuchen Sie zunächst den Filter des Regners zu reinigen, wenn sich der Regner nicht mehr dreht oder die Wassermenge reduziert ist. Dazu müssen Sie zunächst die Versenkgruppe aus dem Hauptgehäuse entfernen.

Anschließend führen Sie bitte die folgenden vier Schritte aus:

1. Sie müssen die Gehäusekappe entgegen des Uhrzeigersinns abschrauben. Möglicherweise ist es nötig eine Zange zu verwenden (vor allem nach vorherigem Betrieb) um die Kappe vom Gehäuse zu lösen.
2. Nachdem Sie die Gehäusekappe entfernt haben, können Sie das Innenteil entfernen.
3. Nutzen Sie eine Spitzzange, um den Filter am unteren Ende des Innenteils zu lösen.
4. Ist der Filter nach der Reinigung nicht für die Störung des Drehen verantwortlich, muss dieser vermutlich ausgetauscht werden.


IV.
Wie nehme ich die Düseninstallation bei meinem Getrieberegner vor?

Die Düseninstallation bei ihrem Getrieberegner erfolgt in drei Schritten:

1. Nutzen Sie das Plastikende Ihres Hunter Einstellschlüssels und stecken Sie diesen in die Hochziehbohrung. Drehen Sie den Schlüssel um 90°. Abschließend ziehen Sie den Aufsteiger heraus, um sich einen Zugang zum Düsensystem zu verschaffen.
2. Achten Sie darauf, dass die Einfassung, in die Sie die Düse installieren wollen, nicht durch die Düsenschraube blockiert wird. Die Düse muss in die Düseneinfassung eingeschoben werden. Diese ist um 25° nach oben abgewinkelt.
3. Das Dreieck auf der Gummiabdeckung zeigt bei eingezogener Position des Regners immer die Position der Düse und die Richtung des Wasseraustritts an. Nach dem Einsetzen der Düse müssen Sie die Einstellschraube um eine Vierteldrehung im Uhrzeigersinn drehen. Somit fixieren Sie die Düse. Drehen Sie jedoch weiter als eine Vierteldrehung, so verkleinern Sie den Radius.


V.
Wie richte Ich den Radius an dem Getrieberegner aus?

Nutzen Sie zur Einstellung Ihres Hunter Getrieberegners am besten den Hunter Einstellschlüssel.

Insgesamt können Umstellungen in Bezug auf den Beregnungssektor und den Radius vorgenommen werden. Durch die Radiuseinstellung verändern Sie die Strecke des Düsenstrahls. Einstellungen im Radius des Regners ermöglichen die Feinbestimmung der Bereichsabdeckung.


Ausrichten des Radius:

Idealerweise sollten Sie den Radius bei laufendem Getrieberegner anpassen.

Beachten Sie bei der Einstellung zwei Schritte:

1. Sie arbeiten mit der Imbusseite Ihres Einstellschlüssels und stecken diesen in die Fassung der Radius-Einstellschraube.
2. Drehen Sie den Schlüssel nun in Richtung des Uhrzeigersinns, um die Strecke zu verringern. Drehen Sie hingegen gegen den Uhrzeigersinn, um den Radius zu vergrößern.

Wünschen Sie einen noch größeren Radius, so müssen Sie eine größere Düse installieren.


VI.
Wieso leckt der Hunter Getrieberegner am Aufsteigerschaft und wie löse ich das Problem?

Ursache für das Lecken könnte eine undichte Aufsteigerdichtung sein. Diese können sich mit der Zeit ausnutzen, vor allem bei sandigem Boden oder extrem heißen und auch kalten Temperaturen. Ersatzdichtungen sind als Ersatzteile erhältlich.
Fällt eine solche Reparatur bei Ihnen an, ist es empfehlenswert auch den Federsitz auszutauschen. So erzielen Sie das bestmögliche Ergebnis.

So ersetzen Sie ihre Dichtung in nur fünf Schritten:

1. Als ersten muss die Gehäusekappe entfernt werden, um das Innenteil des Versenkregnergehäuses zu lösen.
2. Halten Sie nun Feder und Aufsteigergehäuse mit festem Griff, während das Unterteil des Aufsteigers auf einen festen Untergrund gehalten wird. Die Gehäusekappe kann mit der anderen Hand entfernt werden, indem Sie ihre Handfläche auf die Logokappe setzen und diese mit den Fingern nach oben ziehen.
3. Feder und Gehäuse müssen weiterhin festgehalten werden, während die Gummidichtung entfernt wird.
4. Nun verliert die Feder ihre Spannung. Nehmen Sie die Feder und den Plastikfedersitz ab, falls dieser noch nicht von der Feder abgestoßen wurde.
5. Jetzt können Sie eine neue Dichtung und Plastik-Federsitz über dem Drehkopf vom Regner installieren. Achten Sie dabei darauf, dass Sie zunächst den Federsitz anbringen und anschließend den Aufsteiger. Als letzten Schritt müssen Sie nur noch die Gehäusekappe anbringen.
