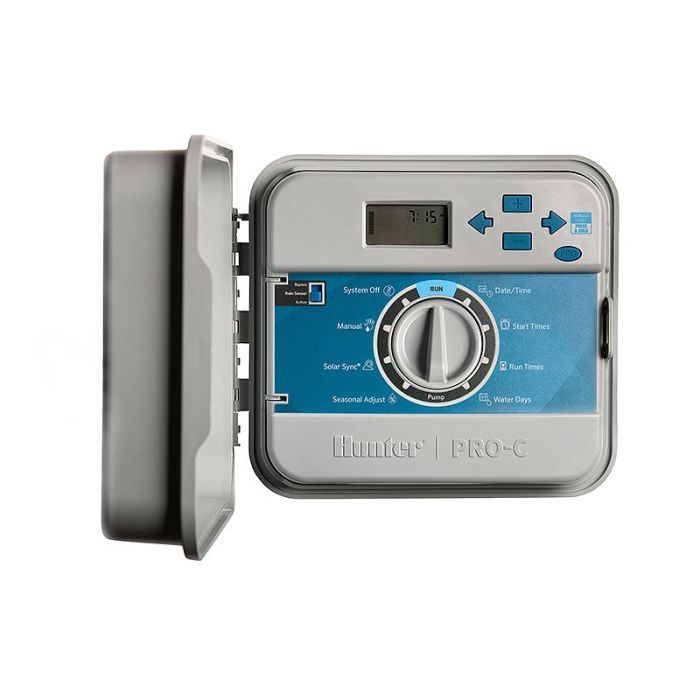

Hunter Steuergerät PC-400, Innenmontage

Fehleranzeige NO 55: kein SolarSync angeschlossen



I. Wieso wird ein Bewässerungszyklus beendet und beginnt das wieder von vorn?

II. Wie setze ich mein Hunter Steuergerät zurück?

III. Wieso beginnt mein Steuergerät nicht mit dem Bewässerungszyklus?

IV. Mein Steuergerät hat keine Anzeige, wonach muss ich suchen?


I.
Wieso wird ein Bewässerungszyklus vom Bewässerungssystem beendet und beginnt dann wieder von vorn?

Häufig sind im Steuergerät zu viele Startzeiten programmiert, weshalb ein Zyklus wiederholt werden könnte. Es ist immer nur eine Startzweit für ein aktives Programm notwendig. Bei einer zweiten wiederholt sich das Programm.

Einem Programm werden unterschiedliche Stationen zugewiesen (A, B, C). Um die Bewässerungssequenz aller Stationen die einem Programm zugewiesen sind zu aktivieren, ist nur eine Startzeit erforderlich. Die Startzeiten werden den Programmen zugewiesen, nicht den Stationen. Die Stationen werden vom Steuergerät in numerischer Reihenfolge abgearbeitet. Sobald die Bewässerung einer Station abgeschlossen ist, wird automatisch zur nächsten Station des Programms weitergeleitet.

Bewässerungszeiten einstellen:
1._x0009_Stellen Sie den Drehschalter auf STARTZEITEN (START TIMES).
2._x0009_Durch die Werkeinstellung ist Programm A voreingestellt. Sie können durch Drücken der Taste auch Programm B oder C auswählen.
3._x0009_Die Startzeit stellen Sie durch die Tasten + und - ein (Änderung der Startzeit in 15 Minuten Schritten). Indem Sie die Tasten gedrückt halten, ändern Sie die Startzeit schnell.
4._x0009_Mit der Taste à wählen Sie die nächste Startzeit aus oder drücken Sie  , um zum nächsten Programm zu wechseln.


Hinweis: Alle Stationen des Programms werden mit nur einer einzigen Startzeit nacheinander aktiviert. Somit müssen Sie nicht jede Station einzeln programmieren. Für separate Bewässerungszyklen am Morgen, Nachmittag oder Abend können mehrere Startzeiten innerhalb eines Programms verwendet werden.

Wenn an Ihrem Steuergerät eine zusätzliche Startzeit eingestellt ist, die dazu führt das das Programm wiederholt ausgelöst wird, müssen Sie diese ausschalten.

Programmstartzeit löschen:
1._x0009_Stellen Sie den Drehschalter auf STARTZEITEN (START TIMES).
2._x0009_Drücken Sie nun die + oder - Taste, bis Sie bei 12:00 am (Mitternacht) ankommen. Die - Taste muss abschließend noch einmal gedrückt werden, um zur AUS-Position zu gelangen.


Hinweis: Sobald alle 4 Startzeiten deaktiviert sind, ist auch das Programm ausgeschaltet. (Alle anderen Programmdetails bleiben erhalten). Es findet keine Bewässerung statt, weil keine Startzeiten im Programm vorhanden sind. Auf bequeme Weise ist es so möglich, die Bewässerung von nur einem Programm anzuhalten.


II.
Wie setze ich mein Hunter Steuergerät zurück?

SRC
1._x0009_Trennen Sie den Transformator des Steuergerätes.
2._x0009_Drücken Sie die  ,  und  Tasten. Halten Sie die Tasten während des nächsten Schritts gedrückt.
3._x0009_Stecken Sie den Transformator nun wieder ein.
4._x0009_Lassen Sie die ,  und  Tasten los. Das Display zeigt nun 12:00am an. Somit wurde der gesamte Speicher gelöscht und das Steuergerät kann nun von Ihnen neu programmiert werden.

SRC Plus
1._x0009_Halten Sie die folgenden Tasten gedrückt:  , ,
2._x0009_In der unteren Anschlussdose befindet sich eine RÜCKSTELL-Taste. Halten Sie diese gedrückt und lassen Sie sie wieder los.
3._x0009_Lassen Sie die  ,  und  Tasten los. Das Display zeigt nun 12:00am an. Somit wurde der gesamte Speicher gelöscht und das Steuergerät kann nun von Ihnen neu programmiert werden.

EC
1._x0009_Halten Sie die folgenden Tasten gedrückt: , und.
2._x0009_In der unteren Anschlussdose befindet sich eine RÜCKSTELL-Taste. Halten Sie diese gedrückt und lassen Sie sie wieder los.
3._x0009_Lassen Sie die,  und  Tasten los. Das Display zeigt nun 12:00am an. Somit wurde der gesamte Speicher gelöscht und das Steuergerät kann nun von Ihnen neu programmiert werden.

X-Core
1._x0009_Halten Sie die  ,  und  Tasten gedrückt.
2._x0009_In der unteren Anschlussdose befindet sich RÜCKSTELL- Taste. Halten Sie diese gedrückt und lassen Sie sie wieder los.
3._x0009_Lassen Sie die  ,  und  Tasten nach circa 2 Sekunden wieder los. Das Display sollte nun 12:00am anzeigen. Der gesamte Speicher wurde gelöscht, und das Steuergerät kann jetzt neu programmiert werden.

Pro-C (neuere Modelle)(mit Drehschalter für saisonale Anpassung)
1._x0009_Halten Sie die  Taste gedrückt.
2._x0009_An der Rückseite der Frontabdeckung befindet sich die RÜCKSTELL-Taste. Halten Sie diese gedrückt und lassen Sie sie wieder los.
3._x0009_12:00am müsste nun auf dem Display eingeblendet werden.
4._x0009_Lassen Sie nun die  los.

Pro-C (ältere Modelle)(mit Drehschalter für manuelle Einstellung aller Stationen)
1._x0009_Der Drehschalter muss zunächst von Ihnen auf BETRIEB eingestellt werden.
2._x0009_Entfernen Sie nun die 9-V-Batterie.
3._x0009_Die Programmtasten  ,  und  müssen gleichzeitig gedrückt werden.
4._x0009_An der Rückseite der Frontabdeckung befindet sich die Rückstelltaste. Halten Sie diese gedrückt und lassen Sie sie wieder los, während Sie die drei Tasten gedrückt halten.
5._x0009_Lassen Sie jetzt alle drei Tasten los.

ICC
1._x0009_Der Drehschalter muss zunächst von Ihnen auf BETRIEB eingestellt werden.
2._x0009_Entfernen Sie nun die 9-V-Batterie.
3._x0009_Die Programmtasten  ,  und  müssen gleichzeitig gedrückt werden.
4._x0009_Während Sie die 3 Tasten halten, drücken Sie die Rückstelltaste an der Rückseite der Frontabdeckung.
5._x0009_Lassen Sie alle drei Tasten los.

SVC
1._x0009_Entfernen Sie zunächst die 9-V-Batterie aus dem Controller und warten Sie 1 Minute.
2._x0009_Gleichzeitig müssen Sie nun die folgenden Tasten drücken:  ,  und .
3._x0009_Ersetzen Sie die 9-V-Batterie.
4._x0009_Lassen Sie die  ,  und  Taste gedrückt.

NODE
1._x0009_Im Datums- und Uhrzeit-Display müssen die folgenden Tasten gedrückt werden:  ,  und  .
2._x0009_ Es erscheinen 4 Segmente nach 2 Sekunden und die Anzeige erlischt. Lassen Sie die Tasten los.
3._x0009_Das Steuergerät kann umprogrammiert werden wenn 12:00 am auf dem Bildschirm blinkt.

ACC
1._x0009_Halten Sie die Programmtaste gedrückt während Sie mit der Spitze eines Kugelschreibers in die vertiefte Rückstelltaste drücken.
2._x0009_Lassen Sie die Rückstelltaste los und halten Sie die Programmtaste weiterhin so lange gedrückt, bis der Bildschirm „Speicher zurücksetzen“ anzeigt (lassen Sie dann die Programmtaste los).


Das Display zeigt die folgenden Rückstelloptionen an:

Programme: AlleTages-Zeitpläne, Startzeiten und Laufzeiten werden gelöscht.

Gesamter Durchfluss: Nur die Durchflussverläufe (alle Einträge beginnen wieder bei 0.0) werden gelöscht.

Protokolle: Alle Alarmprotokolle von Station und Steuergerät werden gelöscht.

Namen: Alle vom Nutzer programmierten Namen, einschließlich von Programmen, Stationen und SSGs werden gelöscht.

Alle Daten: Alle oben genannten Elemente werden gelöscht und das Steuergerät kehrt zu seinem werkseitig eingestellten Programmierzustand zurück.

Der gewünschte Rücksetztyp können Sie mit den Aufwärts/Abwärts-Pfeiltasten markieren. Um eine Option auszuwählen, drücken Sie die + Taste.

Eine Bestätigungsmeldung wird angezeigt. Drücken Sie noch einmal auf + um die Auswahl zurückzusetzen.

Hinweis: Falls eine „Easy Retrieve“-Datensicherung vorhanden ist, wird diese durch keine der Rücksetzfunktionen gelöscht.


III.
Wieso beginnt mein Steuergerät nicht mit dem Bewässerungszyklus?

Um eine mögliche Ursache zu finden, weshalb die Regner nicht starten, ist nachfolgend ein Verfahren vorgestellt, um möglicherweise das Problem herauszufiltern:

Die Programmierung überprüfen:
·_x0009_Wurde eine Bewässerungsstartzeit am Steuergerät programmiert?
·_x0009_Wurde die korrekte Tageszeit eingestellt (z.B. am oder pm)?
·_x0009_Ist heute ein Bewässerungstag? (Das Steuergerät könnte nur auf gerade Tage eingestellt sein und heute ist ein ungerader Tag)
·_x0009_Wurde das Steuergerät mit Laufzeiten für die Station programmiert?

Ist das Steuergerät mit einem Regensensor ausgestattet?
·_x0009_Betrachten Sie die „Sensor“-Klemmen auf Ihrem Steuergerät einmal genauer. Sind Drähte mit den „Sensor“-Klemmschrauben verbunden? Wenn Ja, gibt es einen Sensor im Bewässerungssystem. Stellen Sie den Schalter des Regensensors auf die „Überbrückungsposition“, um den aktiven Sensor aufzuheben.
·_x0009_Wenn auf dem Display des Steuergeräts „Sensor AUS“ steht, so ist der Sensor aktiviert und unterbindet den Bewässerungszyklus. Stellen Sie den Schalter des Regensensors auf die „Überbrückungsposition“, um den aktiven Sensor aufzuheben.

Die Öffnung der Hauptwasserleitung überprüfen:
·_x0009_Drehen Sie die Magnetspule an einem der Bewässerungsventile eine viertel bis halbe Drehung gegen den Uhrzeigersinn.
·_x0009_Ihr Ventil funktioniert, wenn sich das Ventil öffnet und die Regner starten. Kontrollieren Sie nun das Steuergerät und die Feldverdrahtung.
·_x0009_Wenn keiner der Regner gestartet hat, ist der Wasserzulauf zu den Ventilen noch gesperrt. Sie müssen also zunächst das Bewässerungsabsperrventil öffnen.

Beträgt die Ausgangsleitung des Steuergerätes an die Station 24-28 VAC?
·_x0009_Sie müssen jeweils eine Station manuell aktivieren. Überprüfen Sie dann mit einem Voltmeter an allen Stationsklemmschrauben bei aktiver Station die Spannung. Das Steuergerät arbeitet einwandfrei, wenn die an den Stationsklemmen anliegende Spannung im Bereich von 24-28 VAC liegt. Sie müssen Ihr Steuergerät oder Stationsmodul ersetzen, wenn dies nicht der Fall ist.

Liegt Spannung an den Ventilen der Stationsadern an?
Sie müssen jeweils eine Station manuell aktivieren. Messen Sie die Spannung an allen Adern bei aktivierter Station mit Hilfe eines Voltmeters. Die Verkabelung ist fehlerfrei, wenn die an den Stationsadern anliegende Spannung im Bereich von 24-28 VAC liegt. Die Verkabelung muss aber repariert oder ersetzt werden, wenn die Spannung nicht in diesem Bereich liegt. Die Magnetschule müsste möglicherweise ausgetauscht werden, wenn die Mindestspannung der Stationsader am Ventil 19 VAC beträgt und sich das Ventil manuell aber nicht über das Steuergerät aktivieren lässt.


IV.
Mein Steuergerät hat keine Anzeige. Wonach muss ich suchen?

Sehen Sie zunächst nach, ob das Steuergerät mit Strom versorgt ist. Nutzen Sie ein Testlampe oder ein anderes Gerät mit 110 VAC. Überprüfen Sie den Trennschalter am Haupt-Sicherungskasten, wenn kein Strom vorhanden ist oder Ihr Steuergerät fest angeschlossen ist.

Achtung: Nur ein Elektriker oder Bewässerungsfachmann sollte Hochspannungsprüfungen an der primären Stromversorgung des Transformators durchführen.

Zunächst muss die Transformatorleistung geprüft werden, wenn Ihre Steckdose Strom führt. Dazu benötigen Sie einen Spannungsmesser, mit dem Sie entweder die Spannung beider Transformatordrähte oder die der beiden AC-Schraubklemmen auf dem Steuergerät überprüfen. 24-28 VAC entsprechen der Ausgangsspannung des Transformators.

Der Transformator muss ausgetauscht werden, wenn an der Wandsteckdose 110 VAC anliegen und der Transformator über keine Ausgangsspannung verfügt.

Sie müssen die Spannung auf dem Steuergerät aus und wieder einschalten, wenn sowohl an der Wandsteckdose als auch am Transformatorausgang Spannung anliegt aber keine Anzeige zu sehen ist. Befolgen Sie dafür die folgenden 4 Schritte:

1._x0009_Zunächst muss die 9-V-Batterie entfernt werden.
2._x0009_Trennen Sie nun die Spannung. Ziehen Sie dazu den Transformator aus der Steckdose oder unterbrechen Sie den Strom am Sicherungskasten.
3._x0009_Warten Sie 4-5 Minuten.
4._x0009_Schalten Sie das Steuergerät wieder ein, indem sie es wieder an die Wandsteckdose anschließen oder den Trennschalter wieder einschalten.

Wenn auch jetzt keine Anzeige erscheint, müssen Sie das Steuergerät austauschen.
