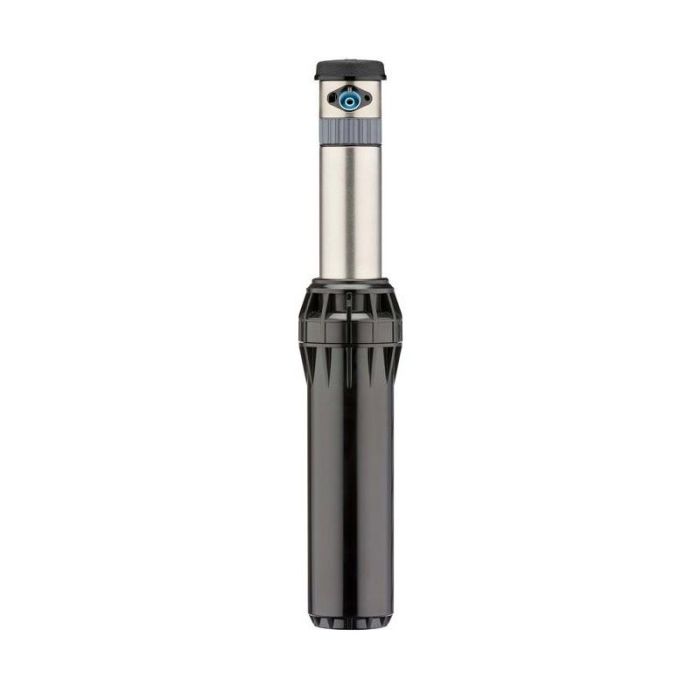

I-50 Getrieberegner VA-Autseiger 1" Innengewinde

INHALT:

I. Wie stelle ich den gewünschten Beregnungssektor auf dem Hunter Getrieberegner ein?

II. Wieso dreht sich der Regner nicht mehr?

III. Wie nehme ich die Düseneinstellung am Getrieberegner vor?

IV. Wie richte ich den Radius am Getrieberegner aus?


I.
Wie stelle ich den gewünschten Beregnungssektor auf dem Hunter Getrieberegner ein?

Nutzen Sie zur Ausrichtung Ihres Hunter Getrieberegners einen Hunter Einstellschlüssel.

Insgesamt können Umstellungen in Bezug auf den Beregnungssektor und den Radius vorgenommen werden.

Die Sektoreinstellung

1. Der Düsendrehkopf muss bevor mit der Einstellung begonnen wird, gegen den Uhrzeigersinn bis zum linken Anschlag gedreht werden.
2. Anschließend muss der Einstellschlüssel, in Richtung des Uhrzeigersinns, bis zum rechten Anschlag gedreht werden.
Der Düsendrehkopf verbleibt in dieser Position für alle weiteren Einstellungen.

Der Beregnungssektor

Um den Beregnungssektor zu erweitern sind drei Schritte notwendig:

1. Setzen Sie zunächst den Hunter Schlüssel (Plastikende) in die Einstellschraube auf dem Getrieberegner.
2. Nun halten Sie den Düsendrehkopf am rechten Anschlag und drehen ihn dabei im Uhrzeigersinn.
3. Der maximale Bogen von 360° ist dann erreicht, wenn sich der Schlüssel nicht länger drehen lässt. Wichtig: Überdrehen Sie diesen Anschlag nicht, um ein Brechen von Teilen zu verhindern!

Um den Beregnungssektor zu reduzieren sind zwei Schritte notwendig:

1. Setzen Sie zunächst den Hunter Schlüssel (Plastikende) in die Einstellschraube auf dem Getrieberegner.
2. Der Mindestbogen von 50° ist erreicht, wenn sich der Schlüssel nicht mehr drehen lässt. Achten Sie auch hier darauf, den Schlüssel nicht zu überdrehen.

Somit ist eine Einstellung des Sektors von 40° bis 360° möglich.


II.
Wieso dreht sich der Getrieberegner nicht mehr?

Für die Drehung des Getrieberegners ist eine kleine Turbine am unteren Teil des Regners verantwortlich, die durch Wasser angetrieben wird. Diese Turbine sorgt für den Antrieb von einigen weiteren Getrieben, die den Kopf des Getrieberegners zur Drehung antreiben.

Normalerweise können Fremdkörper und Schmutzpartikel nicht in den Antriebsmechanismus eindringen. Ein Eindringen in das Zahnradgetriebe ist jedoch bei älteren Geräten, schlechter Wasserqualität oder übermäßigem Druck möglich.

Versuchen Sie zunächst den Filter des Regners zu reinigen, wenn sich der Regner nicht mehr dreht oder die Wassermenge reduziert ist. Dazu müssen Sie zunächst die Versenkgruppe aus dem Hauptgehäuse entfernen.

Anschließend führen Sie bitte die folgenden vier Schritte aus:

1. Sie müssen die Gehäusekappe entgegen des Uhrzeigersinns abschrauben. Möglicherweise ist es nötig eine Zange zu verwenden (vor allem nach vorherigem Betrieb) um die Kappe vom Gehäuse zu lösen.
2. Nachdem Sie die Gehäusekappe entfernt haben, können Sie das Innenteil entfernen.
3. Nutzen Sie eine Spitzzange, um den Filter am unteren Ende des Innenteils zu lösen.
4. Ist der Filter nach der Reinigung nicht für die Störung des Drehen verantwortlich, muss dieser vermutlich ausgetauscht werden.


III.
Wie nehme ich die Düseninstallation bei meinem Getrieberegner vor?

Die Düseninstallation bei ihrem Getrieberegner erfolgt in drei Schritten:

1. Nutzen Sie das Plastikende Ihres Hunter Einstellschlüssels und stecken Sie diesen in die Hochziehbohrung. Drehen Sie den Schlüssel um 90°. Abschließend ziehen Sie den Aufsteiger heraus, um sich einen Zugang zum Düsensystem zu verschaffen.

2. Achten Sie darauf, dass die Einfassung, in die Sie die Düse installieren wollen, nicht durch die Düsenschraube blockiert wird. Die Düse muss in die Düseneinfassung eingeschoben werden. Diese ist um 25° nach oben abgewinkelt.

3. Das Dreieck auf der Gummiabdeckung zeigt bei eingezogener Position des Regners immer die Position der Düse und die Richtung des Wasseraustritts an. Nach dem Einsetzen der Düse müssen Sie die Einstellschraube um eine Vierteldrehung im Uhrzeigersinn drehen. Somit fixieren Sie die Düse. Drehen Sie jedoch weiter als eine Vierteldrehung, so verkleinern Sie den Radius.


IV.
Wie richte Ich den Radius an dem Getrieberegner aus?

Nutzen Sie zur Einstellung Ihres Hunter Getrieberegners am besten den Hunter Einstellschlüssel.

Insgesamt können Umstellungen in Bezug auf den Beregnungssektor und den Radius vorgenommen werden. Durch die Radiuseinstellung verändern Sie die Strecke des Düsenstrahls. Einstellungen im Radius des Regners ermöglichen die Feinbestimmung der Bereichsabdeckung.

Ausrichten des Radius:

Idealerweise sollten Sie den Radius bei laufendem Getrieberegner anpassen.

Beachten Sie bei der Einstellung zwei Schritte:

1. Sie arbeiten mit der Imbusseite Ihres Einstellschlüssels und stecken diesen in die Fassung der Radius-Einstellschraube.
2. Drehen Sie den Schlüssel nun in Richtung des Uhrzeigersinns, um die Strecke zu verringern. Drehen Sie hingegen gegen den Uhrzeigersinn, um den Radius zu vergrößern.

Wünschen Sie einen noch größeren Radius, so müssen Sie eine größere
